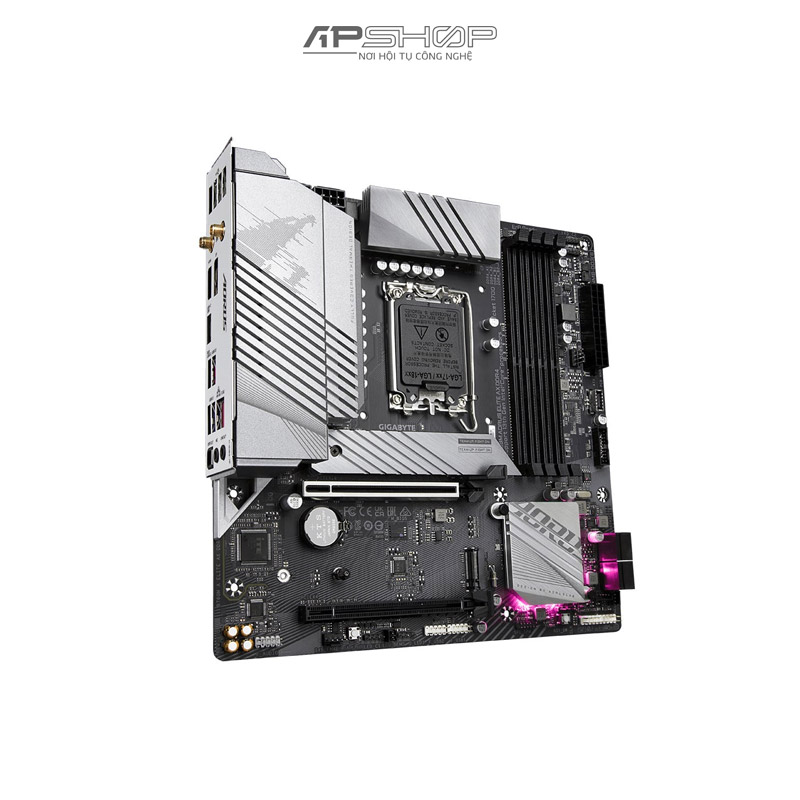

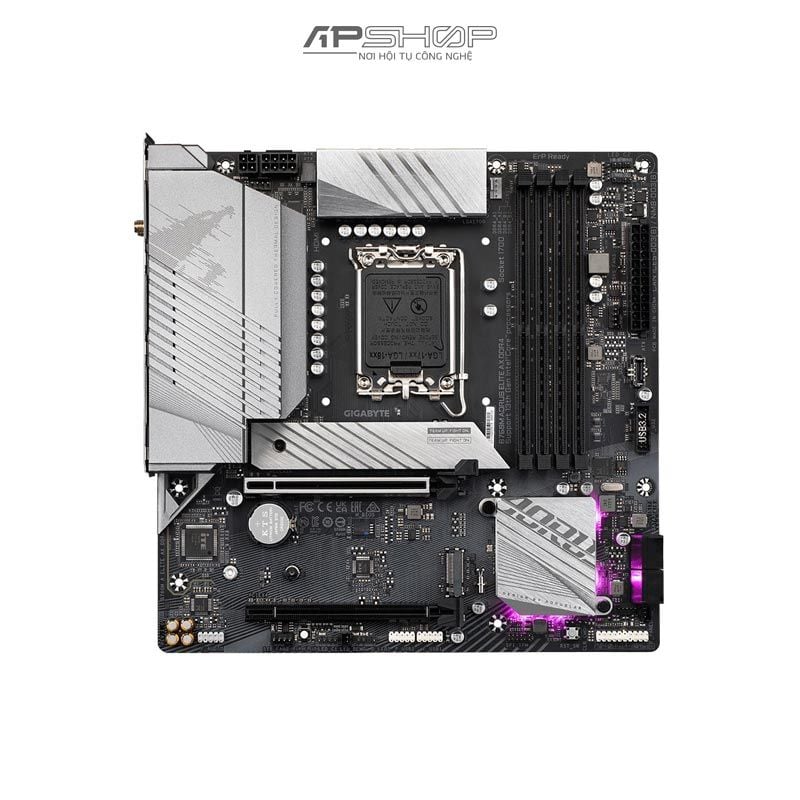

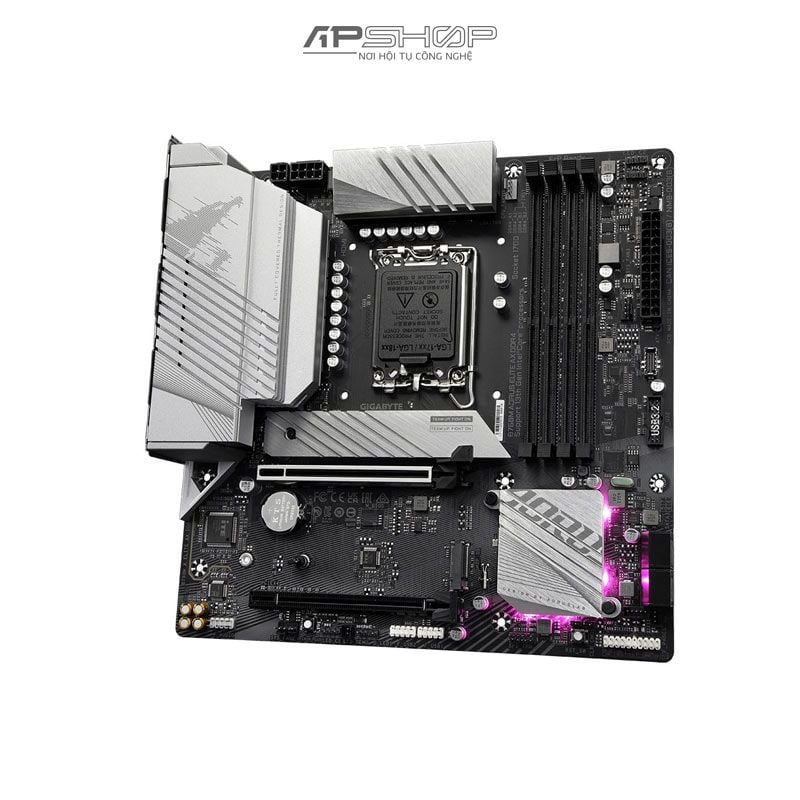

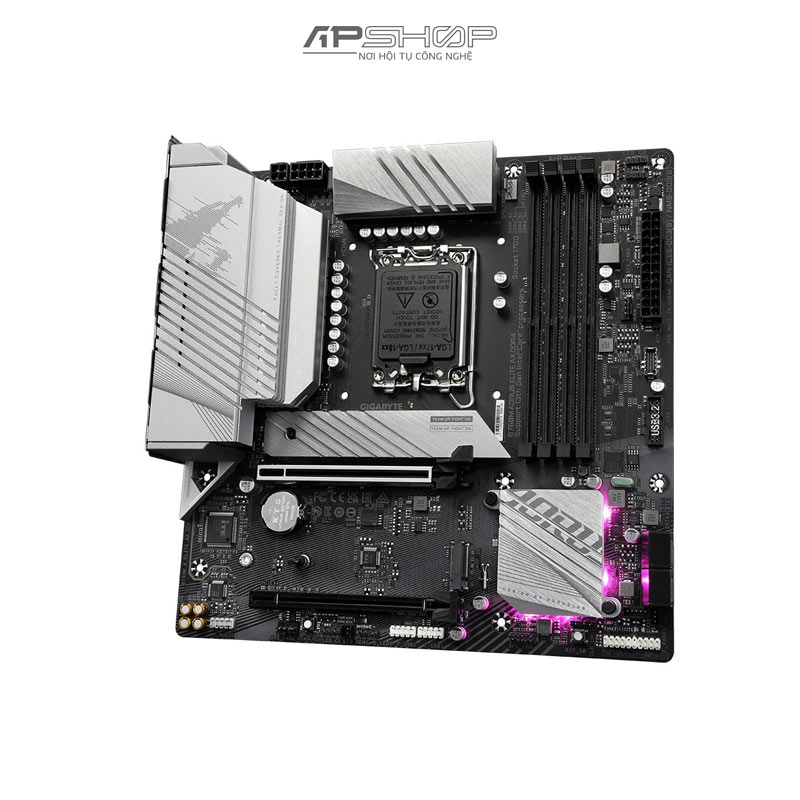

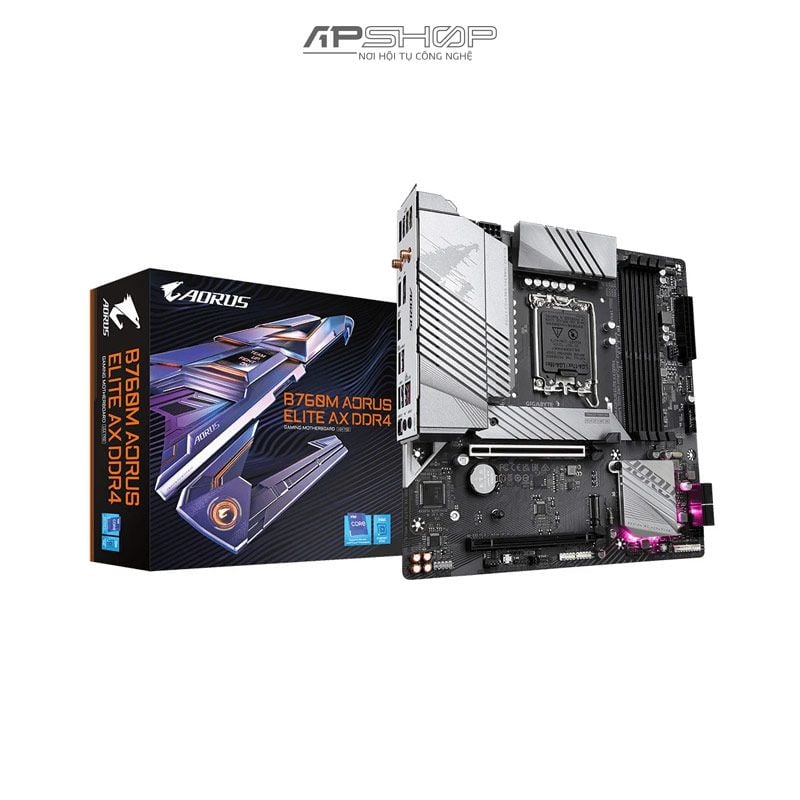

Mainboard Gigabyte B760M A ELITE AX DDR4

- CPU:

Socket LGA1700: Hỗ trợ Bộ xử lý Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 13 và 12*

Bộ nhớ đệm L3 thay đổi tùy theo CPU

- Chipset: Intel ® B760 Express

- Bộ nhớ:

Hỗ trợ các mô-đun bộ nhớ DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memory modules.

4 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (dung lượng 32 GB đơn DIMM)

- Kiến trúc bộ nhớ kênh đôi:

Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)

Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8/2Rx8/1Rx16 không có ECC

Hỗ trợ các mô-đun bộ nhớ Extreme Memory Profile (XMP)

- Đồ họa tích hợp:

Hỗ trợ Bộ xử lý đồ họa tích hợp - Intel ® HD Graphics:

1 cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160@60 Hz

* Hỗ trợ phiên bản HDMI 2.0 và HDCP 2.3.

1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304@60 Hz

* Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

- Âm thanh:

Realtek ® Audio CODEC

Âm thanh độ nét cao

2/4/5.1/7.1 kênh

* Bạn có thể thay đổi chức năng của giắc cắm âm thanh bằng phần mềm âm thanh. Để định cấu hình âm thanh kênh 7.1, hãy truy cập phần mềm âm thanh để cài đặt âm thanh.

Hỗ trợ S/PDIF Out

- LAN: Chip LAN Realtek ® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

- Mô đun truyền thông không dây Intel ® Wi-Fi 6E AX211:

WIFI a, b, g, n, ac, ax, hỗ trợ băng tần sóng mang 2.4/5/6 GHz

- BLUETOOTH 5.3:

Hỗ trợ chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên tới 2,4 Gbps

(Tốc độ dữ liệu thực tế có thể khác nhau tùy thuộc vào môi trường và thiết bị.)

Khe mở rộng

CPU:

1 x Khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16 (PCIEX16)

* Để có hiệu suất tối ưu, nếu chỉ lắp một card đồ họa PCI Express, hãy đảm bảo lắp nó vào khe cắm PCIEX16.

Chipset:

1 x Khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x4 (PCIEX4)

Hỗ trợ công nghệ AMD CrossFireX™

Giao diện lưu trữ

CPU:

1 x đầu nối M.2 (Socket 3, phím M, hỗ trợ SSD loại 2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

1 x đầu nối M.2 (Socket 3, phím M, hỗ trợ SSD loại 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)

4 x đầu nối SATA 6Gb/s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA.

USB

Chipset:

1 x Cổng USB Type-C ® ở mặt sau, có hỗ trợ USB 3.2 Gen 2x2

1 x cổng USB Type-C ® có hỗ trợ USB 3.2 Gen 2, có sẵn thông qua đầu cắm USB bên trong

1 x Cổng USB 3.2 Gen 2 Type-A (đỏ) ở mặt sau

1 x Cổng USB 3.2 Gen 1 ở mặt sau

4 cổng USB 2.0/1.1 có sẵn thông qua các đầu cắm USB bên trong

Chipset + Trung tâm USB 3.2 Gen 1:

4 x cổng USB 3.2 Gen 1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)

Chipset + Trung tâm USB 2.0:

4 cổng USB 2.0/1.1 ở mặt sau

Đầu nối I / O nội bộ

1 x đầu cắm nguồn chính ATX 24 pin

1 x đầu cắm nguồn ATX 12V 8 pin

1 x đầu cắm nguồn ATX 12V 4 pin

1 x đầu cắm quạt CPU

3 x đầu cắm quạt hệ thống

2 x đầu cắm dải đèn Addressable LED

2 x đầu cắm dải đèn RGB LED

2 x đầu kết nối M.2 Socket 3

4 x đầu kết nối SATA 6Gb/s

1 x đầu cắm bảng điều khiển phía trước

1 x đầu cắm âm thanh bảng điều khiển phía trước

1 x đầu cắm USB Type-C ® , hỗ trợ USB 3.2 Gen 2

1 x đầu cắm USB 3.2 Gen 1

2 x đầu cắm USB 2.0/1.1

2 x đầu kết nối add-in Thunderbolt™

1 x đầu cắm Trusted Platform Module (Chỉ dành cho mô-đun GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x nút Q-Flash Plus

1 x nút Reset

1 x reset jumper

1 x Clear CMOS jumper

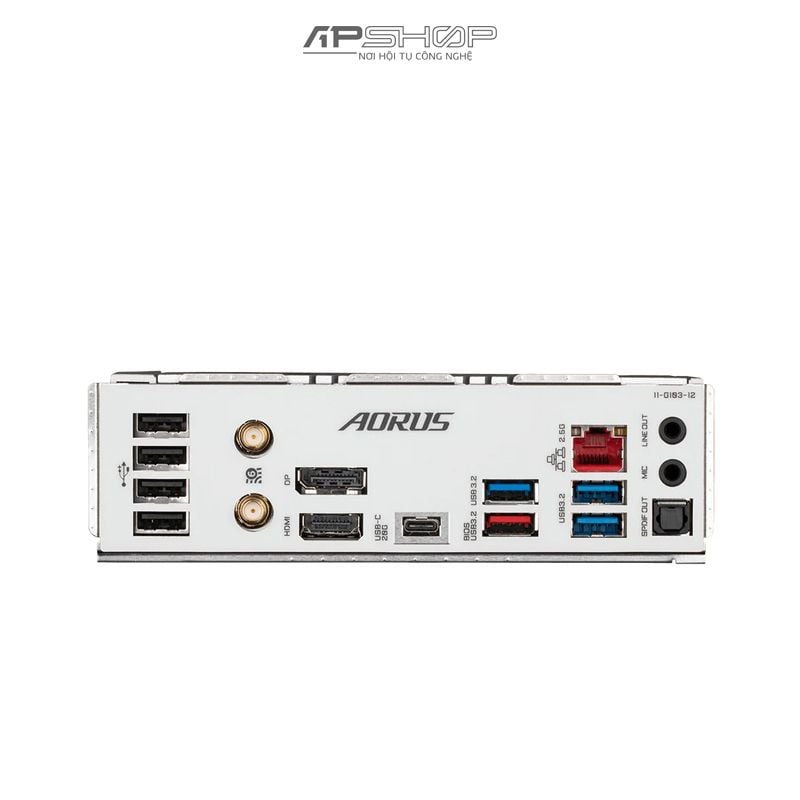

Kết nối mặt sau

2 x đầu nối ăng-ten SMA (2T2R)

1 x cổng USB Type-C ®, hỗ trợ USB 3.2 Gen 2x2

1 x cổng USB 3.2 Gen 2 Type-A (đỏ)

3 x cổng USB 3.2 Gen 1

4 xcổng USB 2.0/1.1

1 x cổng HDMI

1 x cổng DisplayPort

1 cổng RJ-45

1 x đầu kết nối quang S/PDIF Out

2 x giắc cắm âm thanh

Bộ điều khiển I / O

iTE ® Chip điều khiển I/O

Giám sát hệ thống

Phát hiện điện áp

Phát hiện nhiệt độ

Phát hiện tốc độ quạt

Phát hiện tốc độ dòng chảy làm mát nước

Cảnh báo lỗi quạt

Điều khiển tốc độ quạt

* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ tùy thuộc vào quạt (máy bơm) bạn lắp đặt.

BIOS

1 x 256 Mbit flash

Sử dụng AMI UEFI BIOS được cấp phép

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

Hỗ trợ GIGABYTE Control Center (GCC)

* Các ứng dụng khả dụng trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

Hỗ trợ cho Q-Flash

Hỗ trợ Q-Flash Plus

Phần mềm đóng gói

Norton ® Internet Security (phiên bản OEM)

Phần mềm quản lý băng thông mạng LAN

Hệ điều hành

Hỗ trợ cho Windows 11 64-bit

Hỗ trợ cho Windows 10 64-bit

Kích thước

Micro ATX

24,4cm x 24,4cm
