Cáp DVI Dual-Link Beetek D702

Đặc điểm nổi bật của Cáp DVI Dual-Link Beetek D702

Chuẩn DVI-DL 24+1 Male to Male

Beetek D702 sử dụng đầu DVI 24+1 Male - DVI 24+1 Male. Đây là chuẩn DVI-DL kỹ thuật số, phù hợp với các thiết bị dùng cổng DVI-D Dual-Link.

Người dùng cần lưu ý: DVI-DL 24+1 là chuẩn tín hiệu số, không phải DVI-I analog. Nếu muốn kết nối với VGA analog, người dùng cần kiểm tra lại thiết bị và giải pháp chuyển đổi phù hợp, không nên mặc định dùng cáp này như cáp chuyển VGA.

Hỗ trợ 1920x1080@120Hz theo bảng thông số

Beetek D702 hỗ trợ độ phân giải 1920x1080@120Hz theo bảng thông số. Đây là cấu hình phù hợp với một số màn hình DVI cũ, hệ thống hiển thị chuyên dụng hoặc các thiết bị cần tần số quét cao hơn 60Hz trong môi trường phù hợp.

Với các cấu hình độ phân giải/tần số quét khác, người dùng nên kiểm tra thêm khả năng hỗ trợ của thiết bị nguồn, màn hình, card đồ họa, processor và chiều dài cáp thực tế để đảm bảo tương thích.

Tốc độ truyền 9.9Gbps

Cáp có tốc độ truyền 9.9Gbps, phù hợp với chuẩn DVI-DL trong các ứng dụng hình ảnh chuyên dụng. Với hệ thống AV, băng thông ổn định giúp tín hiệu hình ảnh rõ, hạn chế lỗi trong quá trình vận hành.

Điều này đặc biệt quan trọng trong các hệ thống trình chiếu, nơi nguồn phát và màn hình cần giữ tín hiệu liên tục trong suốt chương trình, hội nghị hoặc buổi vận hành.

Clock bandwidth 165MHz x 6

Beetek D702 có clock bandwidth 165MHz x 6. Đây là thông số thể hiện khả năng truyền dữ liệu của cáp theo cấu trúc Dual-Link, hỗ trợ tốt hơn cho các cấu hình hình ảnh cần băng thông cao hơn Single-Link.

Với thiết bị DVI chuyên dụng, thông số băng thông là yếu tố quan trọng để đánh giá khả năng dùng cáp cho các màn hình, processor hoặc hệ thống hiển thị đặc thù.

Zero delay, không nén tín hiệu

D702 truyền tín hiệu với zero delay và không nén. Đây là điểm rất phù hợp với các hệ thống cần hình ảnh phản hồi tức thời như KVM, phòng điều khiển, máy tính kỹ thuật, thiết bị kiểm hình hoặc hệ thống vận hành trực tiếp.

Không nén giúp giữ tín hiệu gốc tốt hơn, còn zero delay giúp người dùng thao tác chuột, bàn phím hoặc điều khiển hệ thống mà không cảm thấy chậm hình.

Hỗ trợ EDID và DDC channel

Cáp hỗ trợ EDID và DDC channel. Đây là hai yếu tố quan trọng trong kết nối màn hình, giúp thiết bị nguồn nhận thông tin từ màn hình như độ phân giải, tần số quét và khả năng hiển thị.

Trong hệ thống AV, lỗi EDID có thể khiến màn hình không lên hình, nhận sai độ phân giải hoặc xuất hình không đúng tỉ lệ. Việc cáp hỗ trợ EDID/DDC giúp quá trình kết nối thuận tiện hơn.

Tương thích ngược với DVI-SL

Beetek D702 tương thích ngược với DVI-SL. Điều này giúp người dùng linh hoạt hơn khi dùng cáp với thiết bị Single-Link trong các hệ thống cũ.

Tuy nhiên, khi dùng với thiết bị Single-Link, băng thông và độ phân giải thực tế sẽ phụ thuộc vào giới hạn của thiết bị Single-Link. Để khai thác Dual-Link, cả nguồn phát, cáp và màn hình đều cần hỗ trợ phù hợp.

Đầu DVI thiết kế riêng, vỏ và chân cứng hơn

D702 sử dụng đầu DVI custom-made với phần shell và pin cứng hơn. Đây là điểm rất quan trọng trong môi trường rental/staging, nơi cáp thường xuyên bị cắm rút, kéo, siết vít và tháo lắp nhiều lần.

Đầu cắm chắc giúp giảm rủi ro lỏng chân, lệch kết nối hoặc hư đầu cáp sau thời gian sử dụng. Với đội kỹ thuật sự kiện, độ bền đầu cắm là yếu tố rất quan trọng vì lỗi tại đầu cáp thường khó xử lý nhanh trong lúc chương trình đang chạy.

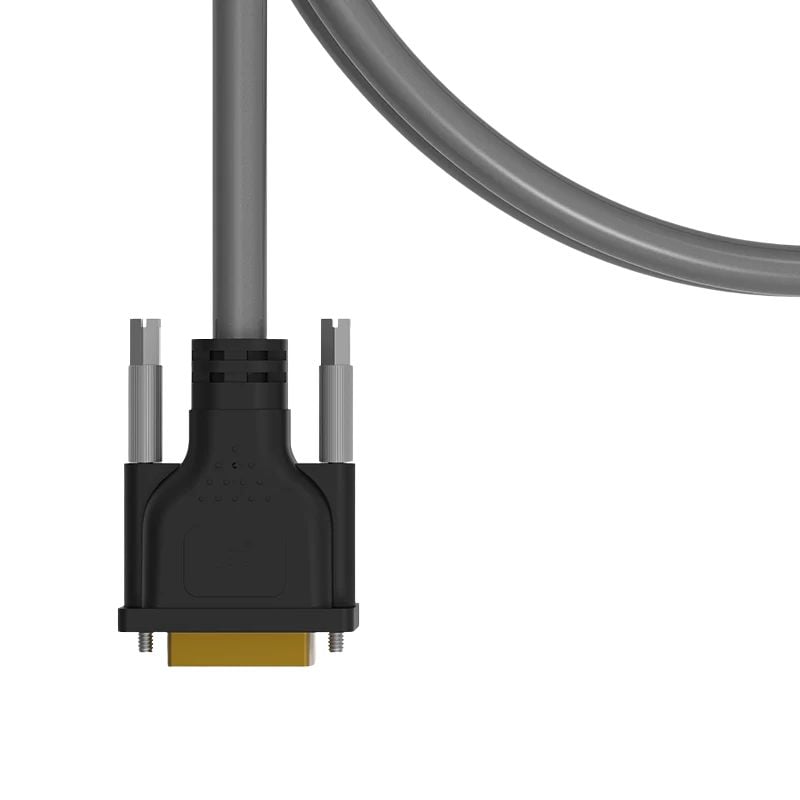

Vít inox khóa chắc, hạn chế lỏng kết nối

Cáp sử dụng vít inox tùy chỉnh để tạo kết nối chắc chắn hơn. Với cổng DVI, vít khóa là chi tiết quan trọng giúp đầu cáp không bị tuột hoặc lỏng khi thiết bị rung, bị kéo dây hoặc đặt trong rack kỹ thuật.

Trong môi trường sân khấu, phòng máy hoặc thiết bị di chuyển liên tục, đầu cáp lỏng có thể gây mất hình đột ngột. Vít khóa chắc giúp tăng độ an toàn cho hệ thống.

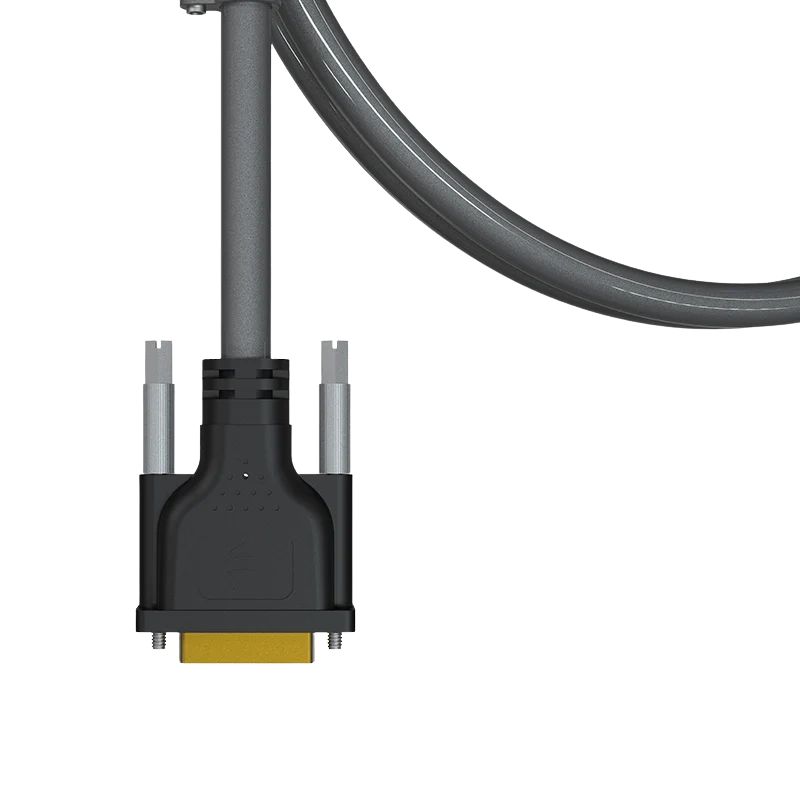

Đầu mạ vàng tăng độ ổn định tiếp xúc

Beetek D702 có đầu cắm mạ vàng, với phần pin mạ 15μm và shell mạ 3μm theo bảng thông số. Lớp mạ vàng giúp tăng độ ổn định tiếp xúc, hạn chế oxy hóa và hỗ trợ tín hiệu tốt hơn trong quá trình cắm rút.

Với cáp dùng ngoài hiện trường, đầu cắm phải chịu nhiều lần kết nối. Chất lượng phần tiếp xúc ảnh hưởng trực tiếp đến độ ổn định hình ảnh, đặc biệt trong hệ thống cần chạy liên tục nhiều giờ.

Cấu trúc đầu cắm nhiều lớp chắc chắn

Cấu trúc đầu cắm gồm soldered plug, inner mold, copper foil, tinplate, shell, screw và protective cap. Thiết kế nhiều lớp giúp đầu cáp chắc hơn, bảo vệ tốt hơn phần hàn và khu vực chuyển tiếp giữa dây với connector.

Đây là chi tiết rất đáng giá với cáp DVI chuyên dụng, vì đầu cáp là vị trí dễ chịu lực nhất trong quá trình lắp đặt, tháo dỡ và vận chuyển.

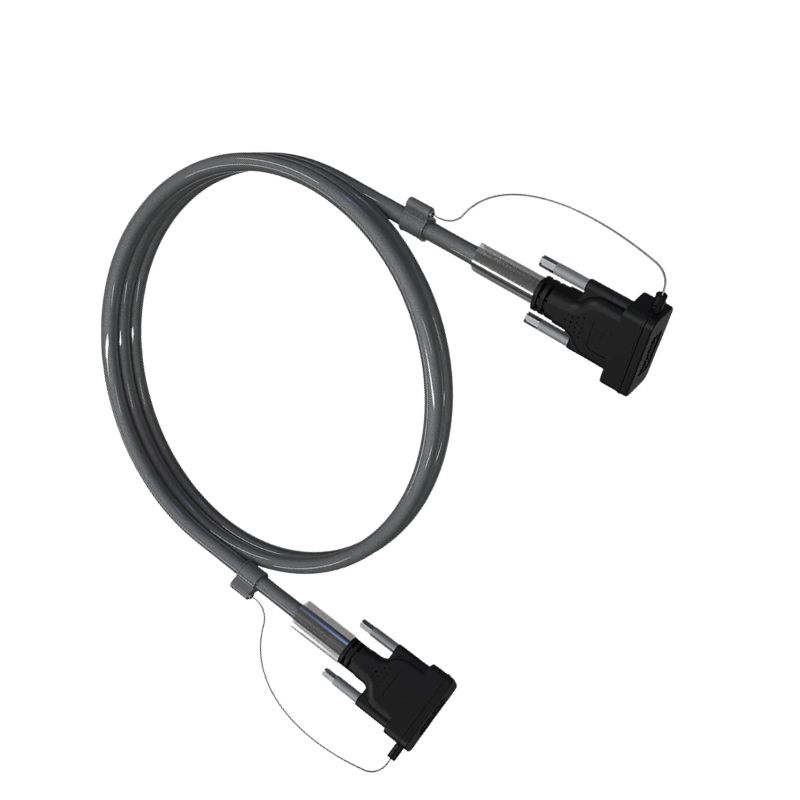

Nắp chống bụi tháo rời có dây giữ

D702 có protective cap dạng tháo rời kèm cord leash. Nắp chống bụi giúp bảo vệ đầu DVI khi không sử dụng, còn dây giữ giúp hạn chế thất lạc nắp trong quá trình vận hành.

Với đội kỹ thuật AV, chi tiết này rất thực tế. Khi cáp được lưu trong thùng, flight case hoặc cable bag, nắp bảo vệ giúp đầu pin DVI sạch hơn và giảm rủi ro cong/chạm bụi.

Cấu trúc chống nhiễu 4 lớp

Beetek D702 sử dụng cấu trúc chống nhiễu gồm tinned copper braid, whole line aluminium foil, Mylar và single aluminium foil. Bảng thông số mô tả cấu trúc gồm conductor, copper foil, Mylar, braid và jacket.

Với hệ thống AV, chống nhiễu là yếu tố rất quan trọng vì dây tín hiệu thường đi gần dây nguồn, thiết bị xử lý hình ảnh, bộ chia, switcher, KVM, màn hình LED hoặc các thiết bị điện tử khác. Chống nhiễu tốt giúp tín hiệu ổn định hơn.

Braid đồng 16 x 10, shielding rate 85%

Lớp braid sử dụng dây đồng dạng 16 x 10 với shielding rate 85%. Đây là thành phần giúp tăng khả năng che chắn tín hiệu và hỗ trợ độ bền cơ học cho cáp.

Với cáp dùng nhiều lần ngoài hiện trường, braid không chỉ chống nhiễu mà còn góp phần bảo vệ lõi dây khi cáp bị uốn, kéo hoặc cuộn mở lặp lại.

Lõi dẫn stranded tinned copper 28AWG

Cáp sử dụng lõi dẫn stranded tinned copper 28AWG. Dạng stranded giúp cáp mềm hơn so với lõi đặc, phù hợp với môi trường cần cuộn, mở, di chuyển và lắp đặt nhiều lần.

Với đội kỹ thuật sự kiện, độ mềm của dây rất quan trọng. Dây quá cứng sẽ khó đi trong rack, khó cuộn gọn và dễ tạo lực kéo lên đầu cắm. Lõi stranded giúp thao tác linh hoạt hơn.

Vỏ 90P PVC màu fluorescent gray

Vỏ cáp sử dụng 90P PVC đạt UL/RoHS, màu fluorescent gray. Màu xám sáng giúp dễ nhận diện cáp trong kho, rack, thùng dây hoặc khu vực kỹ thuật hơn so với dây màu đen phổ thông.

Vỏ 90P PVC cũng hỗ trợ độ mềm và độ bền khi sử dụng thực tế, phù hợp với dây AV chuyên dụng cần thao tác nhiều lần.

Đường kính cáp 9.0mm, cảm giác chắc chắn

D702 có đường kính cáp 9.0mm. Đây là kích thước khá chắc cho một sợi DVI chuyên dụng, tạo cảm giác bền hơn so với nhiều dây mỏng thông thường.

Với cáp DVI dùng cho hệ thống AV, đường kính lớn hơn thường đi kèm cấu trúc bảo vệ tốt hơn, chống nhiễu tốt hơn và cảm giác tin cậy hơn khi triển khai tại hiện trường.

Góc uốn 120°, nhiệt độ vận hành -20°C đến 80°C

Cáp có bending angle 120° và nhiệt độ vận hành từ -20°C đến 80°C. Đây là thông số phù hợp với nhiều môi trường kỹ thuật, từ phòng máy, sân khấu trong nhà đến một số không gian lắp đặt có nhiệt độ thay đổi.

Với hệ thống sự kiện, dây cáp phải chịu nhiều điều kiện vận hành khác nhau. Dải nhiệt rộng giúp sản phẩm linh hoạt hơn trong quá trình sử dụng.

Cáp DVI Dual-Link Beetek D702 là lựa chọn phù hợp cho người dùng cần một sợi cáp DVI-DL chắc chắn, ổn định và được thiết kế cho môi trường AV chuyên nghiệp. Sản phẩm nổi bật với đầu DVI 24+1 Male to Male, chuẩn DVI-DL, hỗ trợ 1920x1080@120Hz, tốc độ truyền 9.9Gbps, clock bandwidth 165MHz x 6, EDID/DDC, zero delay, không nén, tương thích ngược DVI-SL, đầu mạ vàng, vít inox khóa chắc, nắp chống bụi, lõi stranded tinned copper 28AWG, cấu trúc chống nhiễu 4 lớp, vỏ 90P PVC màu fluorescent gray, dây Velcro và ống nhãn tùy biến.

Nếu bạn cần cáp DVI cho màn hình kỹ thuật, máy chiếu, KVM, video processor, phòng điều khiển, sân khấu, sự kiện hoặc hệ thống AV còn sử dụng cổng DVI, Beetek D702 là sản phẩm rất đáng trải nghiệm trong nhóm cáp DVI chuyên dụng.

Liên hệ APShop ngay hôm nay để được tư vấn Cáp DVI Dual-Link Beetek D702 chính hãng, kiểm tra tình trạng hàng và chọn combo cáp DVI, adapter DVI/HDMI, extender, switcher, matrix, máy chiếu, màn hình và phụ kiện AV phù hợp với nhu cầu triển khai thực tế của bạn.
