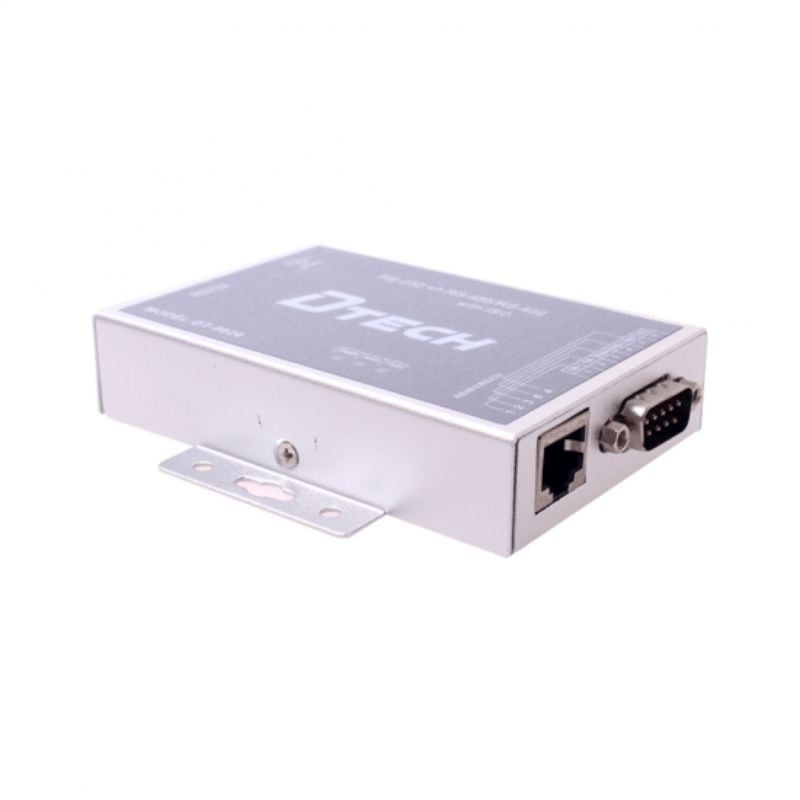

Bộ chuyển đổi RS232 to RS485/RS422 DTECH DT-9026

Bộ chuyển đổi giao tiếp cách ly quang điện UT-208 tương thích với các chuẩn truyền thông RS-232C, RS-422 và RS-485. Thiết bị có chức năng chuyển đổi tín hiệu RS-232 dạng không cân bằng sang tín hiệu RS-422 hoặc RS-485 dạng cân bằng vi sai, giúp tăng khả năng truyền dữ liệu ổn định trong các hệ thống điều khiển, giám sát và truyền thông công nghiệp.

Thông số và tính năng kỹ thuật:

Chuẩn giao tiếp: Tương thích với các tiêu chuẩn RS-232C, RS-485 và RS-422 do EIA/TIA ban hành.

Cổng kết nối điện: Đầu vào RS-232 sử dụng đầu nối DB9 cái; đầu ra RS-422/RS-485 sử dụng đầu nối DB9 đực.

Cấp bảo vệ: Giao tiếp RS-232 được bảo vệ chống tĩnh điện ±15KV. Giao tiếp RS-422 và RS-485 được bảo vệ chống xung sét công suất 600W trên từng đường tín hiệu.

Mức cách ly: Hỗ trợ cách ly điện áp 2500Vrms, tăng độ an toàn và hạn chế nhiễu giữa các hệ thống truyền thông.

Chế độ hoạt động: Hỗ trợ truyền thông không đồng bộ bán song công hoặc không đồng bộ song công toàn phần, tùy theo cấu hình RS-485 hoặc RS-422.

Đèn báo trạng thái: Trang bị 3 đèn hiển thị gồm nguồn Power, truyền dữ liệu TXD và nhận dữ liệu RXD, giúp người dùng dễ dàng theo dõi tình trạng hoạt động.

Môi trường truyền dẫn: Sử dụng cáp xoắn đôi hoặc cáp chống nhiễu để đảm bảo chất lượng truyền tín hiệu.

Tốc độ và khoảng cách truyền: Hỗ trợ tốc độ 115.2Kbps với khoảng cách truyền lên đến 300m, 38.4Kbps lên đến 2.4km và 9.600bps lên đến 5km trong điều kiện phù hợp. Khoảng cách truyền thực tế có thể phụ thuộc vào chất lượng cáp, môi trường nhiễu và cấu hình hệ thống.

Kích thước: 113mm × 55mm × 25mm.

Điều kiện làm việc: Hoạt động trong dải nhiệt độ từ -25°C đến 70°C, độ ẩm tương đối từ 5% đến 95%.

Khoảng cách truyền thông: Hỗ trợ truyền dữ liệu trong phạm vi 0–1.200m ở dải tốc độ từ 115.200bps đến 9.600bps, tùy điều kiện sử dụng thực tế.

Tự động truyền và nhận dữ liệu: Thiết bị có khả năng tự động chuyển đổi trạng thái gửi/nhận dữ liệu, không cần tín hiệu điều khiển luồng ngoài như RTS.

Số lượng thiết bị kết nối: Có thể kết nối tối đa 32 thiết bị giao tiếp RS-485 hoặc RS-422 trên cùng hệ thống.

Hệ điều hành hỗ trợ: Tương thích với DOS, Windows 95, Windows 98, Windows 2000, Windows NT, Windows XP, Linux và các nền tảng tương thích khác.

Khả năng sử dụng: Phù hợp với hầu hết phần mềm truyền thông nối tiếp, hỗ trợ cắm là dùng, thuận tiện cho các ứng dụng tự động hóa, điều khiển công nghiệp, hệ thống giám sát, thiết bị đo lường và truyền dữ liệu đường dài.
