Bộ nối cáp mạng Dintek RJ45 CAT6 | 1701-01036

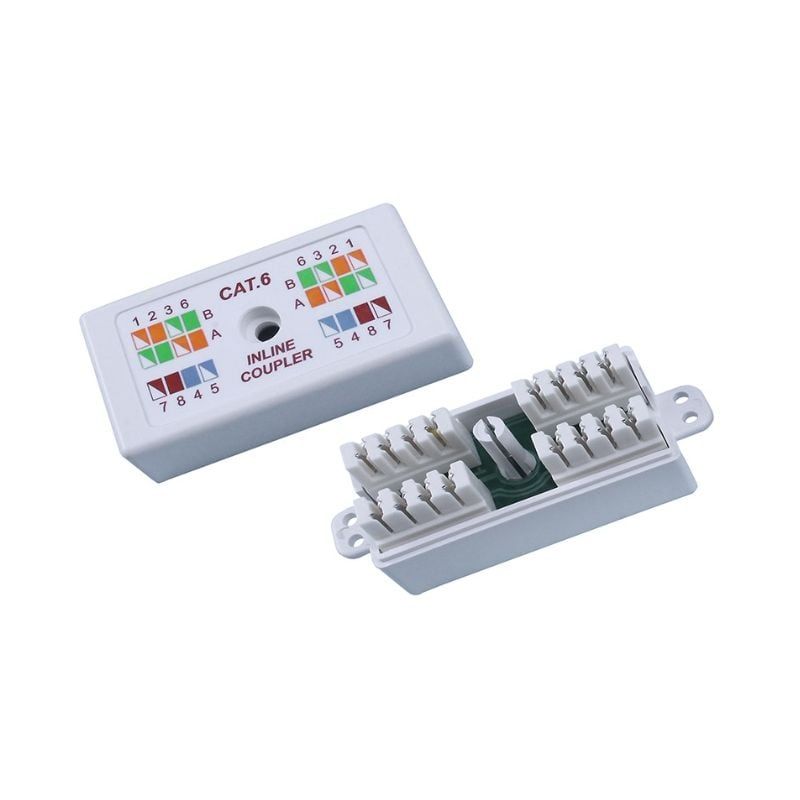

Hộp Nối Cáp Mạng Nội Tuyến Khối Đến Khối Cat.6 Unshielded DINTEK (Mã sản phẩm: 1701-01036)

Khi triển khai hạ tầng mạng LAN, việc gặp phải các sự cố như cáp bị đứt ngầm do ngoại lực, chuột cắn, hoặc khi văn phòng thay đổi thiết kế cần mở rộng chiều dài đường cáp là điều khó tránh khỏi. Giải pháp thay toàn bộ tuyến cáp mới thường rất tốn kém và mất nhiều thời gian thi công. Hộp nối cáp mạng Cat.6 UTP DINTEK (Mã sản phẩm: 1701-01036) chính là câu trả lời kỹ thuật hoàn hảo, giúp tạo ra một liên kết vĩnh cửu (Permanent Link) giữa hai đầu cáp mạng một cách chuẩn xác, an toàn và duy trì trọn vẹn băng thông chuẩn Cat.6.

Đặc Điểm Thiết Kế Và Tính Năng Nổi Bật:

Liên kết vĩnh cửu qua bảng mạch PCB: Không giống như các đầu nối RJ45 Coupling thông thường dễ bị lỏng chân theo thời gian, hộp nối DINTEK kết nối hai đầu cáp bằng cách nhấn trực tiếp các lõi đồng vào phiến IDC, các tín hiệu sau đó được dẫn truyền khép kín thông qua một bảng mạch PCB (FR-4) tích hợp bên trong. Kết cấu này tạo nên một mối nối cố định chắc chắn, duy trì độ suy hao chèn ở mức thấp nhất và bảo toàn hiệu suất truyền tải của lõi cáp đặc (Solid).

Khối nhấn 110 IDC đơn giản, độ bền cao: Thiết bị sử dụng hai khối phiến IDC loại 110 tiêu chuẩn, hỗ trợ kỹ thuật viên thao tác nhanh chóng bằng các loại dao nhấn mạng 110 phổ thông. Khối hàm găm IDC chế tạo từ hợp kim đồng và thiếc cao cấp, chấp nhận tiết diện lõi dây từ 22 AWG đến 26 AWG và đạt độ bền vượt trội với hơn 250 chu kỳ nhấn mạng.

Tích hợp hai vòng neo giữ cáp cố định: Thân hộp được thiết kế thông minh với hai ngàm neo thắt cáp (cable tie anchors) ở hai đầu vào/ra. Khi cố định vỏ cáp bằng dây rút, mọi lực căng kéo, rung lắc từ môi trường bên ngoài sẽ bị triệt tiêu ngay tại vỏ hộp, bảo vệ tuyệt đối không cho các lõi đồng nhỏ bên trong phiến IDC bị bong tróc hay lỏng lẻo.

Vật liệu chống cháy chuẩn cấu trúc thượng tầng: Toàn bộ phần vỏ thân ngoài và phần đế IDC đều được đúc bằng nhựa ABS cao cấp có độ chịu lực tốt và đạt tiêu chuẩn chống cháy nghiêm ngặt UL 94V-0. Thiết kế siêu nhỏ gọn (48 x 25.8 x 24.7 mm) cùng màu trắng trang nhã giúp thiết bị dễ dàng đặt ẩn bám vào các cấu trúc hỗ trợ hiện có như trên trần thạch cao, đi trong máng cáp, hộp kỹ thuật hoặc âm tường.

Thông Số Kỹ Thuật Chi Tiết:

Cấu trúc cơ khí & Đặc tính vật liệu:

Mã sản phẩm (Part Number): 1701-01036

Thương hiệu: DINTEK (Đài Loan)

Tên sản phẩm: Cat.6 Unshielded Inline Junction Box (Khối tới khối)

Chuẩn cáp tương thích: Cat.6 Không bọc chống nhiễu (UTP)

Kích thước vật lý: 48 x 25.8 x 24.7 mm (Dài x Rộng x Cao)

Màu sắc hoàn thiện: Trắng (White)

Vật liệu thân vỏ ngoài: Nhựa ABS chống cháy đạt chuẩn UL 94V-0

Vật liệu bảng mạch bên trong: PCB FR-4 / UL 94V-0

Khối đầu nối IDC phía sau: Thân nhựa ABS UL 94V-0 | Chân cắm hợp kim Đồng & Thiếc

Cỡ dây dẫn IDC chấp nhận: 22 ~ 26 AWG (Tối ưu nhất cho cáp lõi đặc - Solid cable)

Quy cách đóng gói: 80 cái/Hộp

Đặc tính điện môi & Vận hành:

Điện trở cách điện: Nhỏ nhất 500 MΩ @ 100V d.c

Điện áp đánh thủng điện môi: 1000 VAC RMS @ 60Hz trong vòng 1 phút (Điểm tiếp xúc tới điểm tiếp xúc)

Điện trở tiếp xúc chân cắm: Lớn nhất 20 mΩ

Điện trở dòng một chiều (DC): Lớn nhất 0.1 Ω

Dòng điện danh định: 1.5 Amps

Vòng đời cơ học phiến IDC: Tối thiểu 250 lần nhấn dây

Nhiệt độ môi trường vận hành: Chịu đựng dải nhiệt khắc nghiệt từ -40°C đến +70°C

Ứng Dụng Thực Tế Trong Thi Công:

Hộp nối cáp mạng DINTEK 1701-01036 là một công cụ xử lý sự cố và mở rộng mạng lưới cực kỳ linh hoạt cho các kỹ sư điện nhẹ (M&E) và quản trị viên hệ thống:

Sửa chữa cáp đứt đột xuất: Khắc phục ngay lập tức các đoạn cáp trục ngang (Horizontal Cabling) bị đứt do khoan đục tường, chuột cắn hoặc co kéo cơ học mà không cần phải tốn chi phí kéo lại toàn bộ cuộn cáp mới từ tủ Rack ra ngoài.

Nối dài đường cáp cố định: Kết nối nối tiếp hai đoạn cáp mạng ngắn thành một đoạn cáp dài hơn khi thay đổi vị trí bàn làm việc, di dời thiết bị Wi-Fi, Camera IP hoặc dời văn phòng sang không gian bên cạnh.

Lắp đặt gọn gàng trên trần/sàn: Nhờ thiết kế có tai neo cáp chắc chắn, hộp nối rất thích hợp để thả trên trần thạch cao, giấu dưới sàn nâng hoặc cố định trực tiếp vào tường, xà gồ nhà xưởng mà vẫn đảm bảo tính thẩm mỹ và an toàn kỹ thuật.

Mua Hộp Nối Cáp Mạng DINTEK 1701-01036 Chính Hãng Tại APShop

Hộp nối cáp mạng Cat6 UTP loại Khối tới Khối DINTEK (1701-01036) hiện đang được cung cấp chính hãng tại APShop:

Cam kết hàng mới 100% nguyên đai nguyên kiện, chính hãng DINTEK hoàn toàn từ nhà sản xuất.

Cung cấp đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) phục vụ công tác kiểm định và nghiệm thu công trình.

Chính sách giá bán lẻ tốt nhất và mức chiết khấu thương mại hấp dẫn dành cho các đại lý vật tư, nhà thầu cơ điện nhẹ và các đơn vị thi công camera/hạ tầng mạng.

Quý khách cần tư vấn chi tiết về giải pháp xử lý cáp đứt hoặc nhận báo giá dự án vật tư phụ kiện DINTEK vui lòng liên hệ trực tiếp qua Zalo hoặc Hotline 0938 975 268 để được hỗ trợ nhanh nhất.
