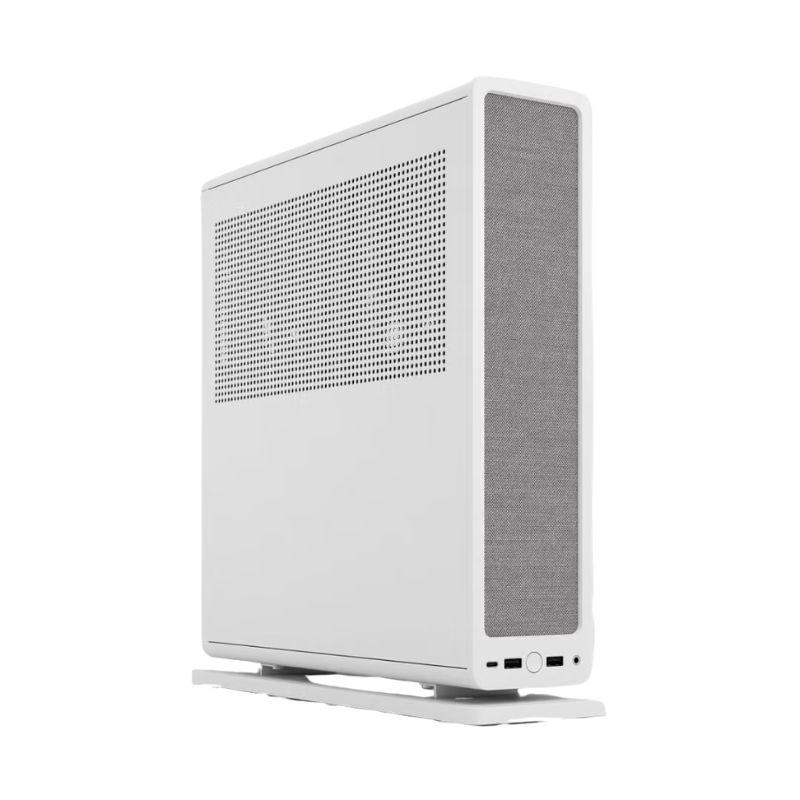

Vỏ Máy Tính Fractal Design Ridge

Mô tả sản phẩm

Fractal Design Ridge được phát triển theo hướng tối ưu từng khoảng không bên trong, tạo ra một chassis chỉ 12,6 lít nhưng vẫn có khả năng hỗ trợ GPU dài đến 335mm cùng nền tảng phần cứng Mini-ITX hiện đại.

Khác với nhiều mẫu case gaming SFF tập trung hoàn toàn vào vẻ ngoài hầm hố, Ridge mang triết lý thiết kế tối giản và dễ hòa nhập với không gian sống. Khung nhôm gia công CNC kết hợp mặt trước bọc vải tạo nên diện mạo giống một thiết bị giải trí cao cấp hơn là một bộ PC gaming truyền thống.

Một điểm đáng chú ý khác là Ridge có thể được sử dụng theo chiều ngang hoặc chiều dọc, cho phép người dùng thay đổi cách bố trí tùy theo bàn làm việc, kệ TV hoặc không gian giải trí.

Vỏ Máy Tính Fractal Design Ridge

Thiết kế Slimline – tối ưu diện tích nhưng vẫn giữ chất riêng

Kích thước chỉ 12,6L

Fractal Design Ridge có thể tích 12,6 lít, thuộc nhóm case Small Form Factor có kích thước rất gọn.

Khi đặt theo chiều dọc, chassis có kích thước khoảng 374 x 110 x 395,4mm. Nếu đặt ngang, kích thước thay đổi theo hướng bố trí thành khoảng 360 x 375 x 115mm.

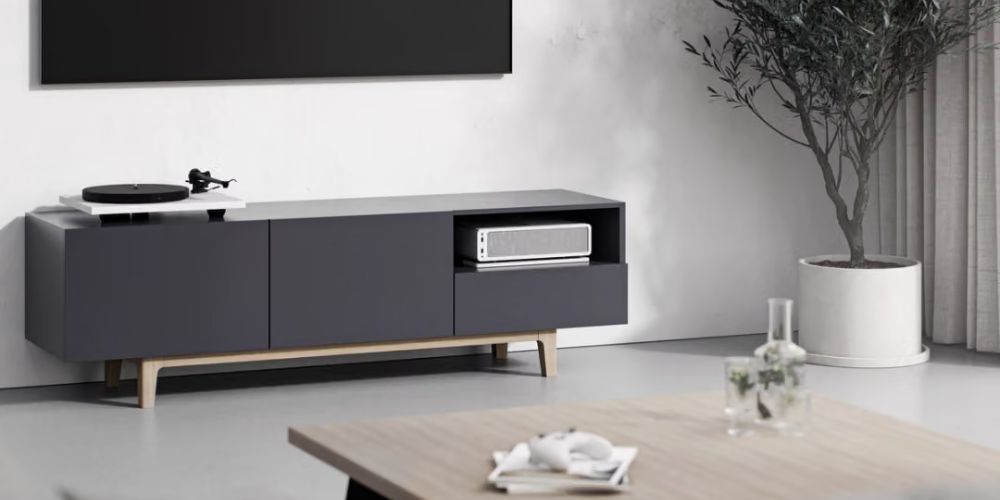

Thiết kế này giúp Ridge có thể thích nghi với nhiều vị trí khác nhau. Người dùng có thể đặt case cạnh màn hình, dưới TV, trên kệ giải trí hoặc nằm ngang trong hệ thống media center mà không cần dành quá nhiều diện tích.

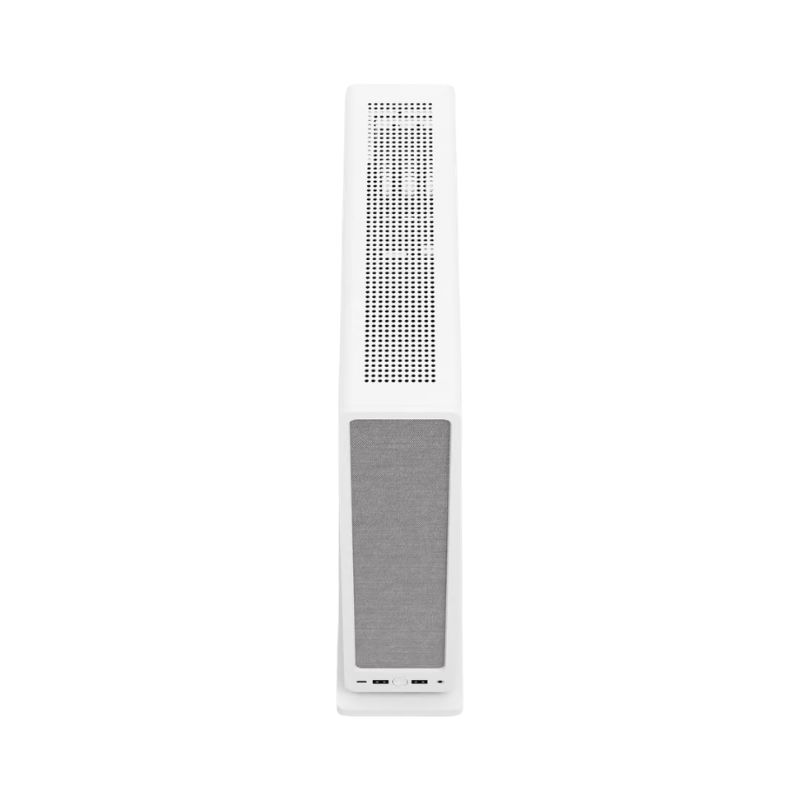

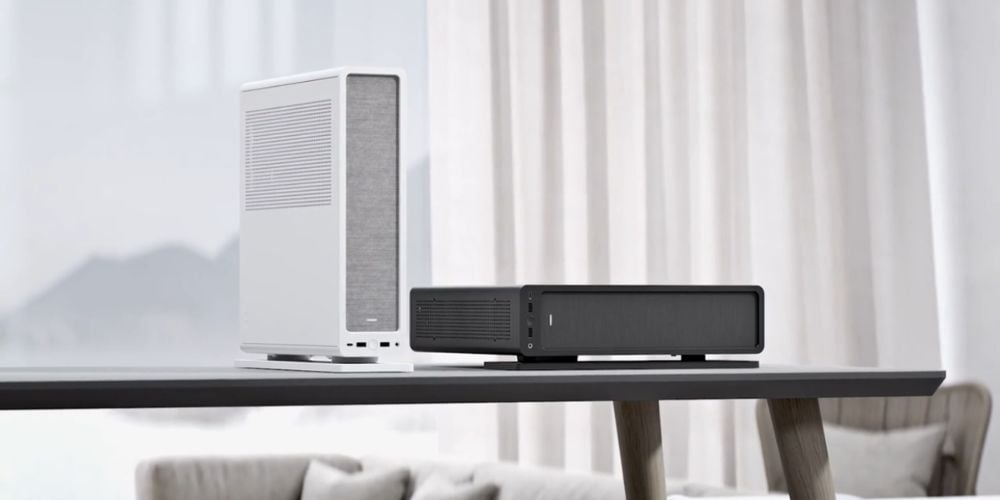

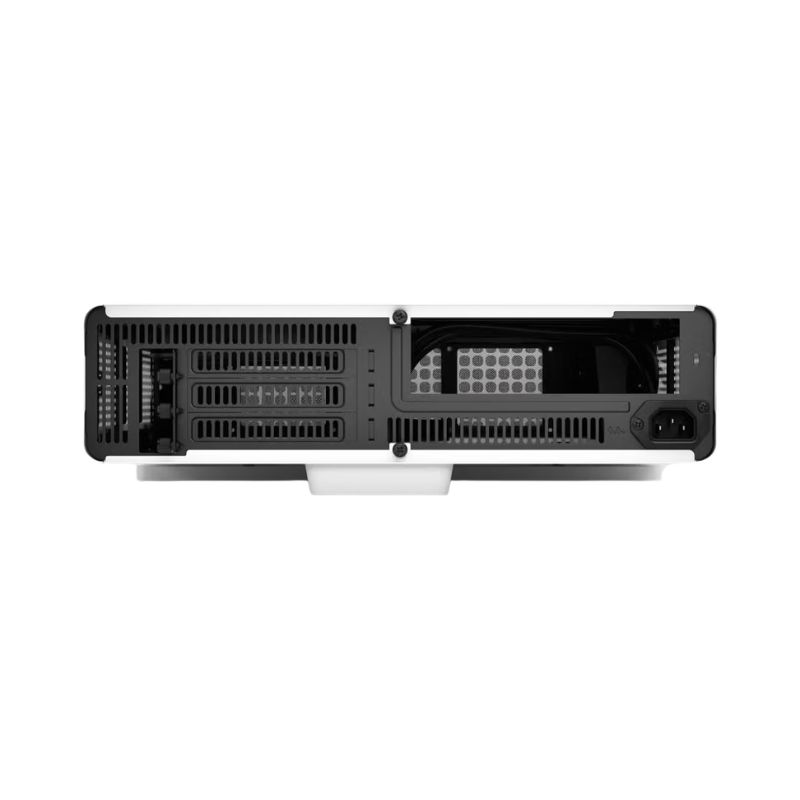

Đặt ngang hoặc dọc tùy không gian

Không phải mọi góc setup đều có cùng diện tích. Có nơi cần tối ưu chiều rộng, có nơi lại hạn chế chiều cao.

Fractal Design Ridge giải quyết vấn đề này bằng thiết kế đa hướng. Người dùng có thể lựa chọn cách đặt phù hợp với không gian mà không làm thay đổi bản chất của hệ thống.

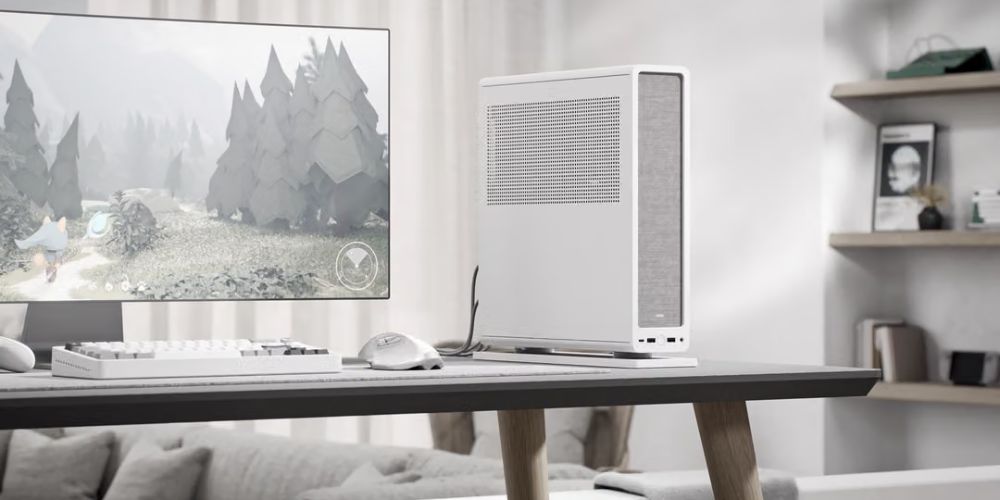

Đây cũng là lý do Ridge phù hợp không chỉ với PC gaming mà còn với các hệ thống PC giải trí đặt cạnh TV hoặc trong phòng khách.

Khung nhôm CNC kết hợp mặt trước vải

Phong cách tối giản, dễ hòa nhập với nội thất

Ridge sử dụng khung nhôm gia công CNC kết hợp mặt trước bằng vải. Đây là sự kết hợp tạo nên nhận diện rất riêng của sản phẩm.

Khung nhôm mang lại cảm giác chắc chắn và cao cấp, trong khi phần vải giúp tổng thể trở nên mềm mại hơn. Thay vì biến PC thành một khối thiết bị điện tử nổi bật, Ridge được thiết kế để hòa nhập vào không gian sống.

Thiết kế này đặc biệt phù hợp với những người dùng yêu thích phong cách tối giản, Scandinavian hoặc muốn xây dựng một góc gaming không quá phô trương.

Hai lựa chọn màu Black và White

Ridge hiện có hai tùy chọn màu được APshop triển khai là Black và White.

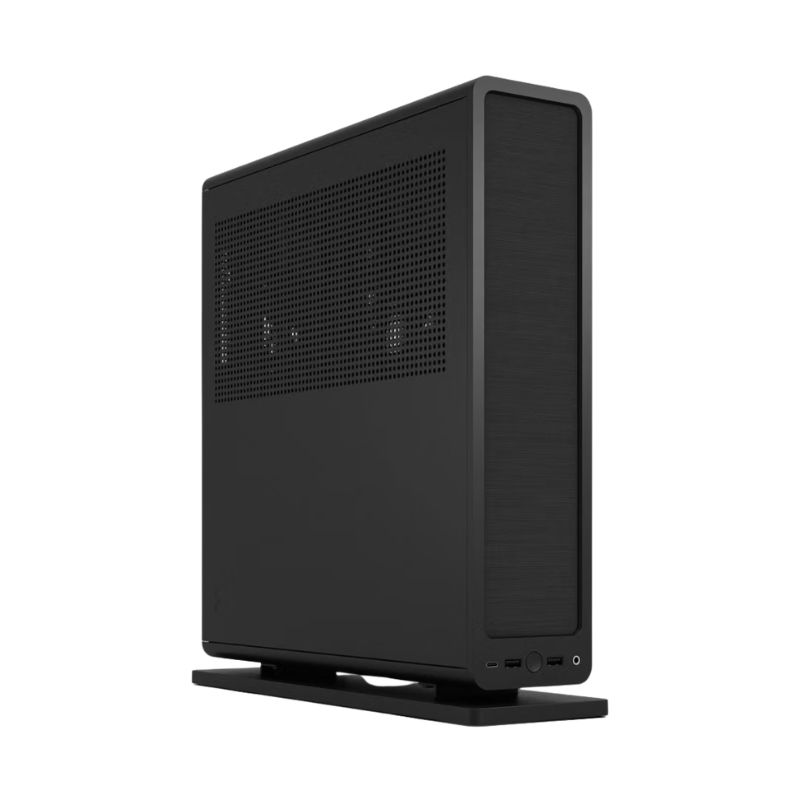

Phiên bản Black mang diện mạo mạnh mẽ, dễ kết hợp với màn hình, bàn phím, chuột và các thiết bị ngoại vi màu tối.

Trong khi đó, White tạo cảm giác sáng và nhẹ hơn, phù hợp với những setup sử dụng bàn trắng, màn hình sáng màu hoặc phong cách nội thất hiện đại.

Về nền tảng kỹ thuật, cả hai lựa chọn màu đều hướng đến cùng một cấu trúc SFF và khả năng tương thích phần cứng.

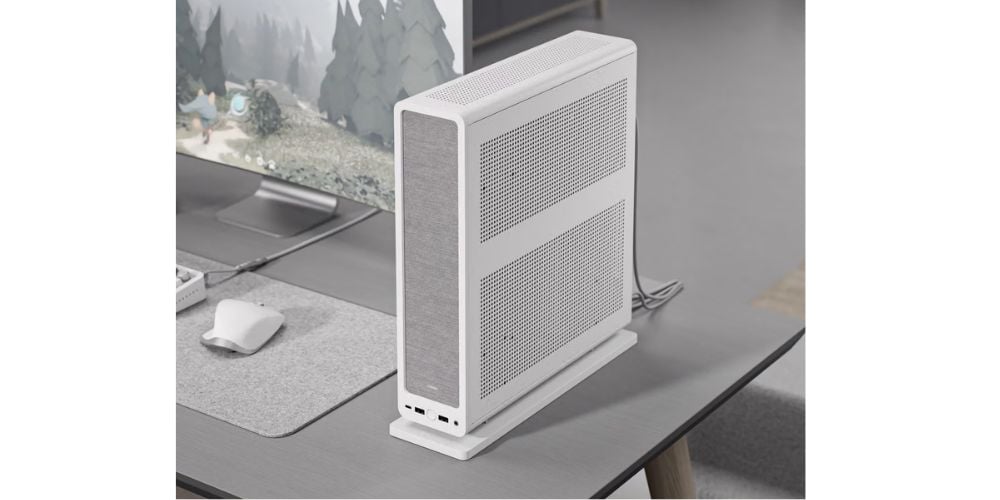

Thiết kế Design Ridge phù hợp với những người dùng yêu thích phong cách tối giản, Scandinavian hoặc muốn xây dựng một góc gaming không quá phô trương

Hệ thống thông gió 6 mặt – tối ưu airflow cho chassis SFF

Một trong những thách thức lớn nhất của case nhỏ gọn là kiểm soát nhiệt độ. Khi các linh kiện nằm gần nhau, không gian lưu thông khí bị hạn chế và việc bố trí quạt trở nên quan trọng hơn nhiều so với case kích thước lớn.

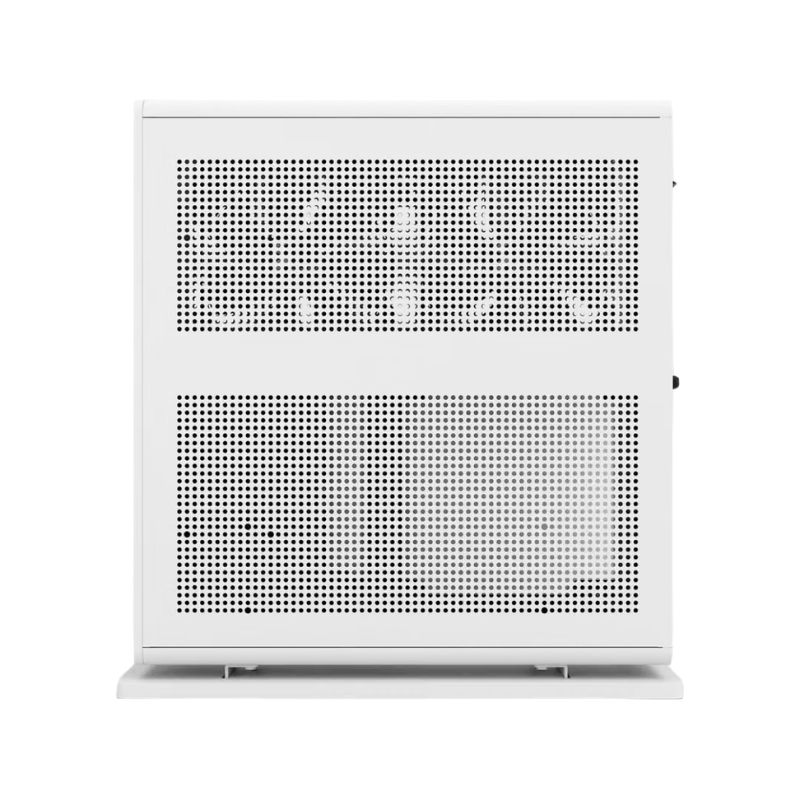

Fractal Design thiết kế Ridge với hệ thống thông gió trên cả sáu mặt, tạo điều kiện để không khí lưu thông quanh các khu vực linh kiện.

Đặc biệt, mặt bên trái sử dụng ventilated mesh, trong khi nhiều vị trí khác cũng được thiết kế để hỗ trợ luồng khí xuyên qua chassis. Cách tiếp cận này giúp giảm tình trạng không khí nóng bị giữ lại trong một không gian chỉ 12,6L.

Fractal Design thiết kế Ridge với hệ thống thông gió trên cả sáu mặt, tạo điều kiện để không khí lưu thông quanh các khu vực linh kiện

2 quạt Aspect 14 PWM 140mm được trang bị sẵn

Quạt 140mm cho hiệu quả airflow tốt hơn

Fractal Design trang bị sẵn 2 quạt Aspect 14 PWM 140mm ở hai bên case.

Việc sử dụng quạt 140mm trong một chassis SFF là điểm đáng chú ý. Quạt có đường kính lớn cho phép tạo lưu lượng khí đáng kể mà không nhất thiết phải vận hành ở tốc độ quá cao.

Cơ chế PWM cũng cho phép tốc độ quạt được điều chỉnh thông qua bo mạch chủ dựa trên nhiệt độ và tải hệ thống.

Có thể mở rộng vị trí quạt

Ngoài hai quạt đi kèm, Ridge hỗ trợ thêm các vị trí lắp quạt.

Khu vực bên hông hỗ trợ 2 quạt 120/140mm, trong khi phía trên có vị trí dành cho 3 quạt 80mm.

Tùy cấu hình, người dùng có thể điều chỉnh hệ thống airflow để cân bằng giữa nhiệt độ, hiệu suất và độ ồn.

Hỗ trợ GPU dài 335mm – điểm sáng của một case 12,6L

Không gian GPU được tối ưu cho gaming SFF

Một trong những thông số đáng chú ý nhất của Fractal Design Ridge là khả năng hỗ trợ card đồ họa dài tối đa 335mm.

Đối với một chassis chỉ 12,6L, mức clearance này cho phép người dùng xây dựng những cấu hình gaming SFF sử dụng GPU hiệu năng cao, miễn là card đáp ứng các giới hạn về chiều rộng và độ dày.

GPU có chiều rộng tối đa 125mm, chiều dài tối đa 335mm và độ dày tối đa 57mm khi sử dụng quạt bên hông. Nếu tháo quạt bên hông, không gian độ dày GPU có thể tăng lên tới 82mm theo tài liệu kỹ thuật của Fractal Design.

GPU có chiều rộng tối đa 125mm, chiều dài tối đa 335mm và độ dày tối đa 57mm khi sử dụng quạt bên hông

Lưu ý khi lựa chọn GPU

Do đây là case SFF, người dùng không nên chỉ kiểm tra chiều dài GPU. Chiều rộng, độ dày, vị trí đầu cấp nguồn và khoảng không dành cho quạt cũng cần được đối chiếu.

Fractal Design cũng lưu ý rằng ở cấu hình GPU đạt sát giới hạn 335mm, vị trí SSD phía trước phía trên có thể ảnh hưởng đến chiều dài GPU; một số card rất dài có thể cần thao tác tháo bracket quạt khi lắp đặt.

Vì vậy, trước khi build, việc đối chiếu kích thước chính xác của từng mẫu GPU là rất quan trọng.

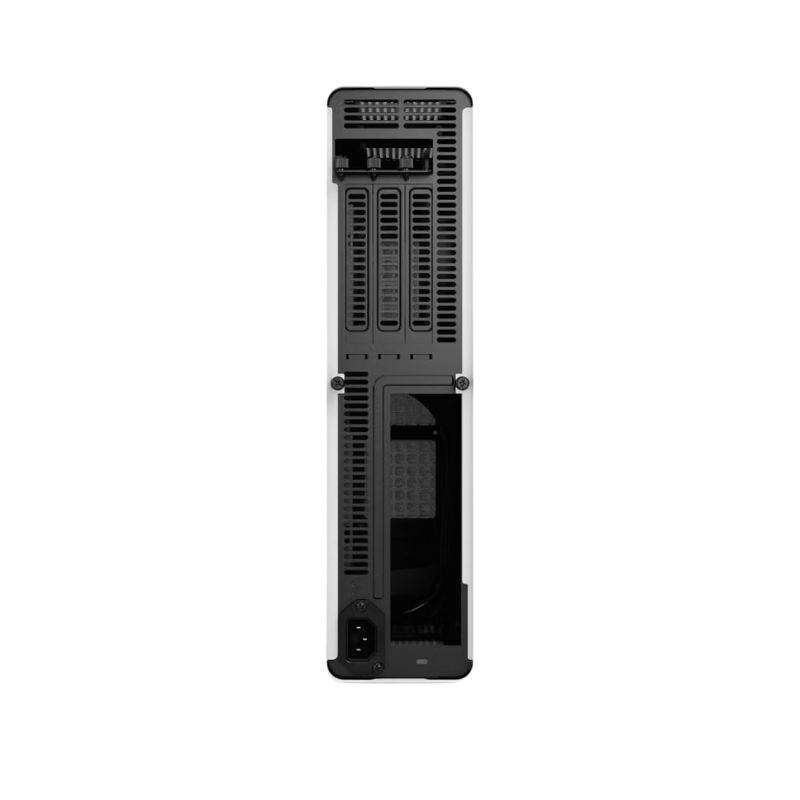

Riser PCIe 4.0 đi kèm – tối ưu cách bố trí GPU

Một thiết kế GPU nằm theo phương khác với mainboard thông thường cần đến riser cable để kết nối card đồ họa với bo mạch chủ.

Fractal Design Ridge được trang bị sẵn PCIe 4.0 riser card, giúp người dùng không phải mua thêm phụ kiện này khi xây dựng hệ thống.

Riser PCIe 4.0 phù hợp với nền tảng PCIe 4.0 hiện đại và được thiết kế riêng cho bố cục của Ridge. Fractal Design xác nhận riser đi kèm hỗ trợ PCIe 4.0.

Đây là thành phần quan trọng giúp Ridge có thể giữ được thiết kế slimline trong khi vẫn hỗ trợ GPU hiệu năng cao.

Hỗ trợ Mini-ITX – nền tảng cho PC SFF

Fractal Design Ridge được thiết kế chủ yếu cho mainboard Mini-ITX, phù hợp với mục tiêu tạo ra một hệ thống PC có kích thước nhỏ. Ridge cũng hỗ trợ Mini-DTX trong một số điều kiện, cụ thể cần tháo một quạt 140mm để tạo thêm không gian.

Với Mini-ITX, người dùng có thể xây dựng một bộ PC gaming nhỏ gọn nhưng vẫn sử dụng CPU và GPU hiệu năng cao tùy theo khả năng tản nhiệt của hệ thống.

CPU Cooler cao tối đa 70mm

Do thiết kế slimline, khoảng không dành cho tản nhiệt CPU là một trong những giới hạn cần quan tâm khi build Ridge.

Case hỗ trợ CPU cooler cao tối đa 70mm.

Điều này định hướng Ridge tới các mẫu tản nhiệt khí low-profile hoặc những giải pháp tản nhiệt phù hợp với chassis SFF. Khi lựa chọn CPU cooler, cần kiểm tra cả chiều cao thực tế và khả năng tương thích với mainboard, RAM cũng như các linh kiện xung quanh.

Hỗ trợ radiator – linh hoạt nhưng cần kiểm tra cấu hình

Ridge có thể hỗ trợ radiator ở khu vực bên hông.

Fractal Design cũng cung cấp hướng dẫn tương thích radiator riêng. Với radiator 140/240/280mm dày 30mm kết hợp quạt 25mm, cấu hình có thể tương thích với GPU có độ dày 25mm; trong khi radiator 120mm có thể cho phép GPU dài đến 175mm trước khi bắt đầu ảnh hưởng lẫn nhau.

Vì vậy, với Ridge, lựa chọn tản nhiệt nước cần được tính toán đồng thời với kích thước GPU thay vì xem radiator và GPU là hai thành phần độc lập.

PSU SFX/SFX-L – đúng chuẩn cho hệ thống nhỏ gọn

Fractal Design Ridge sử dụng nguồn SFX hoặc SFX-L, với chiều dài PSU tối đa 130mm.

Đây là chuẩn nguồn phổ biến trong hệ thống Small Form Factor, giúp giảm đáng kể diện tích PSU chiếm dụng so với nguồn ATX truyền thống.

Việc sử dụng PSU SFX/SFX-L cũng tạo thêm không gian để bố trí GPU, dây nguồn và các thành phần khác trong chassis.

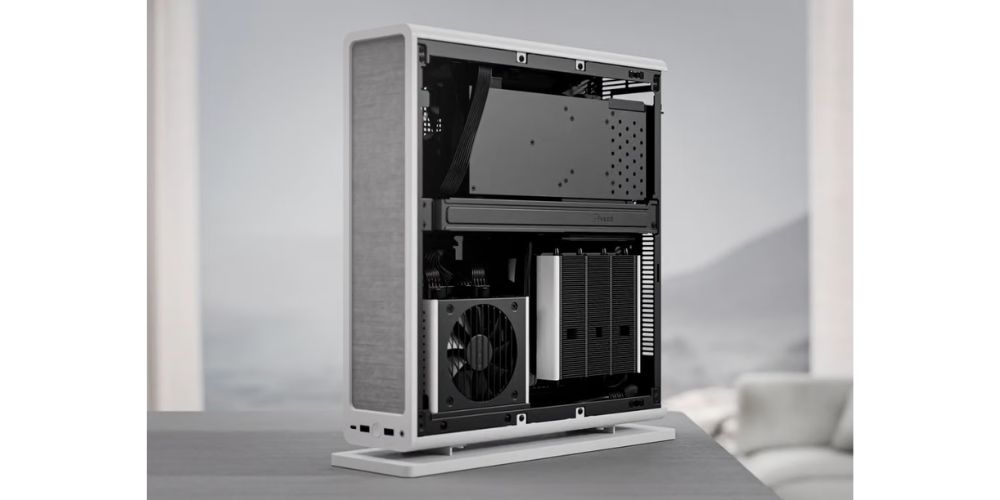

Với Mini-ITX, người dùng có thể xây dựng một bộ PC gaming nhỏ gọn nhưng vẫn sử dụng CPU và GPU hiệu năng cao tùy theo khả năng tản nhiệt của hệ thống

4 vị trí SSD 2.5 inch – khả năng lưu trữ linh hoạt

Mặc dù kích thước nhỏ, Ridge vẫn cung cấp tới 4 vị trí lắp ổ 2.5 inch.

Đây là cấu hình phù hợp với hệ thống sử dụng SSD SATA, đồng thời người dùng có thể kết hợp với SSD M.2 trên mainboard Mini-ITX để xây dựng hệ thống lưu trữ nhiều tầng.

Với PC gaming, một SSD NVMe có thể đảm nhiệm hệ điều hành và game thường xuyên sử dụng, trong khi các vị trí 2.5 inch được tận dụng để mở rộng dung lượng.

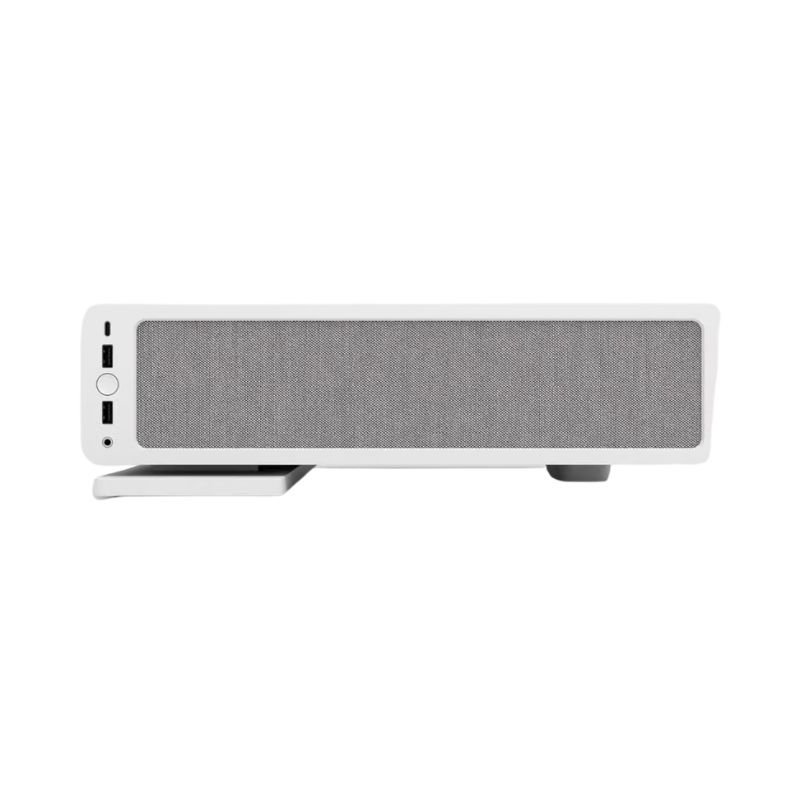

I/O hiện đại với USB Type-C 20Gbps

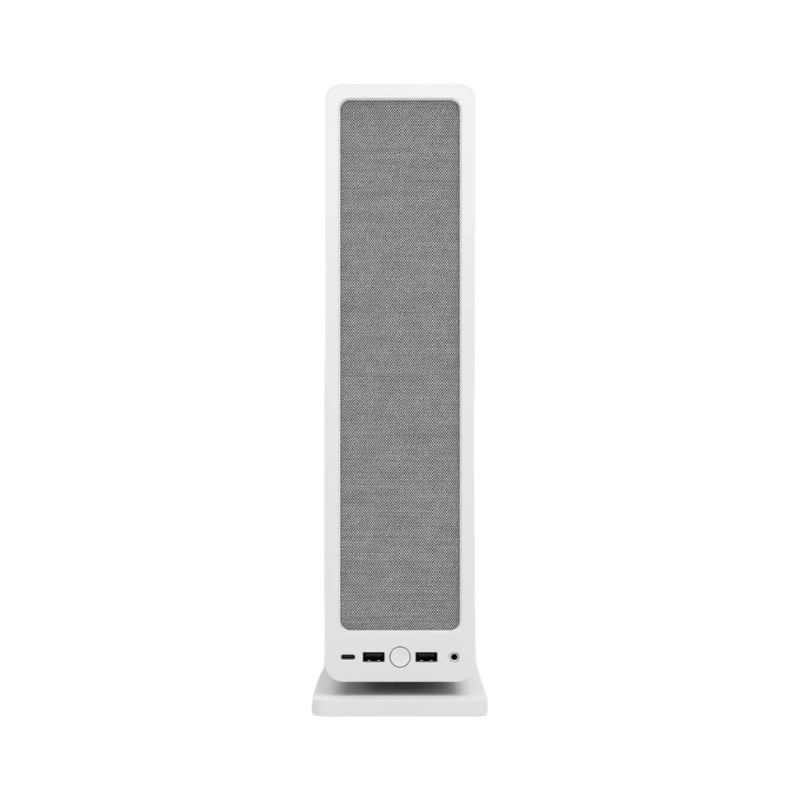

Fractal Design Ridge được trang bị hệ thống kết nối phía trước gồm 2 USB Type-A 5Gbps, 1 USB Type-C 20Gbps, jack Audio/Microphone Combo và nút nguồn.

USB Type-C 20Gbps là điểm đáng chú ý đối với một mẫu SFF, đặc biệt khi người dùng thường xuyên kết nối SSD di động, thiết bị lưu trữ tốc độ cao hoặc phụ kiện USB-C đời mới.

Hệ thống I/O này giúp Ridge phù hợp cả khi sử dụng làm PC gaming lẫn máy tính giải trí đặt trong phòng khách.

Hệ thống I/O này giúp Ridge phù hợp cả khi sử dụng làm PC gaming lẫn máy tính giải trí đặt trong phòng khách

Không gian quản lý cáp 13,8mm

Cable management luôn là bài toán khó với những bộ PC SFF. Ridge cung cấp 13,8mm không gian đi dây phía sau PSU.

Khoảng không này không lớn, nhưng đủ để bố trí và gom những dây cáp cần thiết trong một chassis được tối ưu cực kỳ chặt chẽ.

Để build đẹp và dễ bảo trì, người dùng nên ưu tiên PSU dạng modular hoặc dây cáp có chiều dài phù hợp với SFF. Điều này giúp hạn chế lượng dây dư thừa bên trong case.

Tháo lắp thuận tiện từ nhiều phía

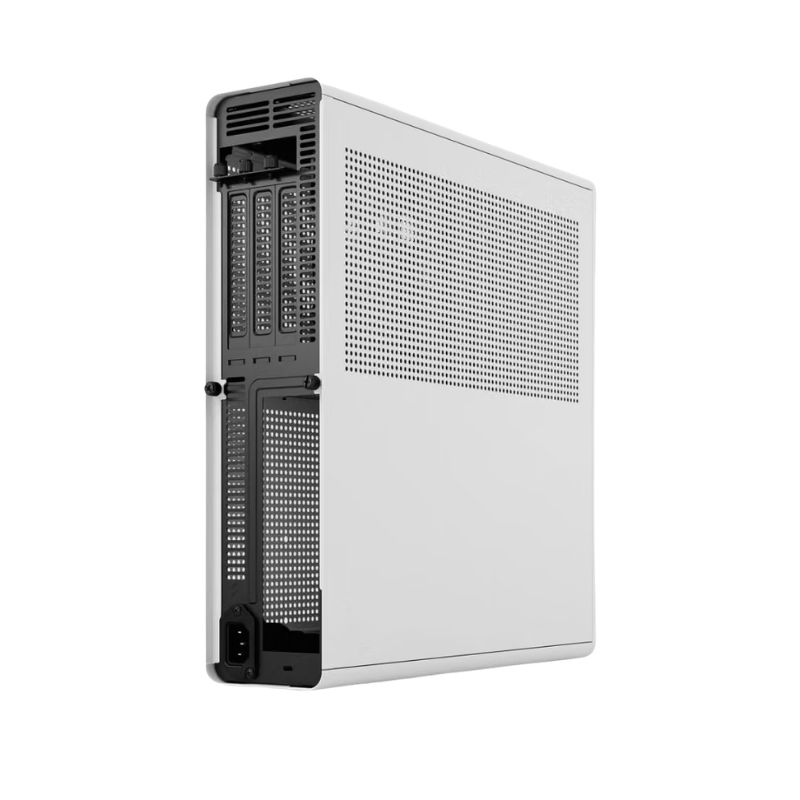

Ridge được thiết kế để người dùng có thể tiếp cận các linh kiện từ nhiều phía.

Các panel bên hông có cơ chế tháo lắp thuận tiện và sử dụng captive thumbscrews, hạn chế tình trạng thất lạc ốc.

Đối với một chassis nhỏ, khả năng mở rộng không gian thao tác bằng cách tháo các panel là yếu tố rất quan trọng. Nó giúp việc lắp mainboard, GPU, PSU, SSD hoặc điều chỉnh dây cáp dễ dàng hơn đáng kể.

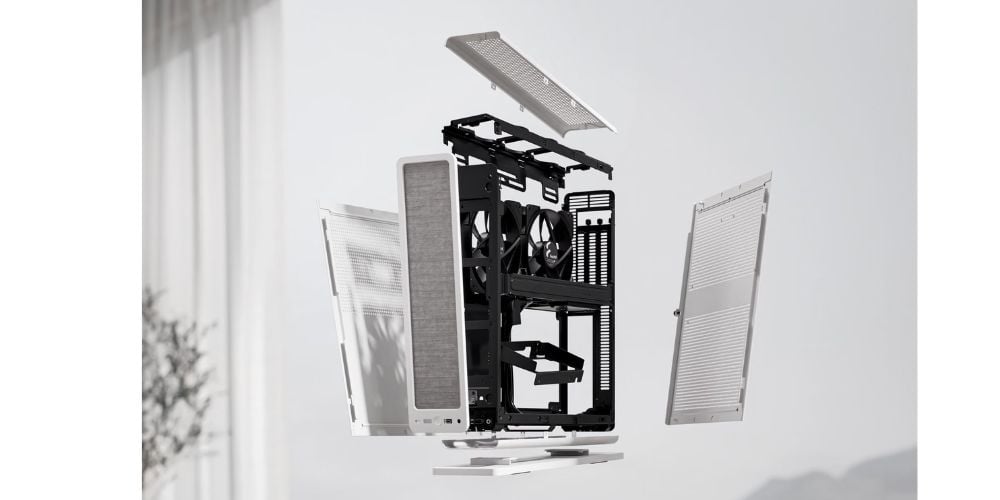

Ridge được thiết kế để người dùng có thể tiếp cận các linh kiện từ nhiều phía

Fractal Design Ridge là mẫu case Small Form Factor được thiết kế để giải quyết bài toán tưởng như đối lập: giảm tối đa kích thước nhưng vẫn duy trì khả năng xây dựng một PC gaming hiệu năng cao.

Với dung tích chỉ 12,6L, Ridge có thể đặt ngang hoặc dọc, sử dụng khung nhôm CNC kết hợp mặt trước vải, đồng thời sở hữu hệ thống thông gió đa hướng. Bên trong, case hỗ trợ Mini-ITX, GPU dài đến 335mm, CPU Cooler 70mm, PSU SFX/SFX-L và 4 ổ 2.5 inch.

Việc tích hợp sẵn 2 quạt Aspect 14 PWM 140mm cùng riser PCIe 4.0 giúp người dùng có nền tảng tốt để bắt đầu một bộ PC SFF mà không phải bổ sung ngay những phụ kiện quan trọng.

Với hai lựa chọn Black và White, Fractal Design Ridge phù hợp cho nhiều phong cách setup khác nhau, từ gaming tối màu, PC đặt cạnh TV cho tới không gian làm việc tối giản.

Nếu bạn đang tìm một case Mini-ITX nhỏ gọn, thiết kế cao cấp, linh hoạt vị trí đặt và vẫn hỗ trợ GPU kích thước lớn, Fractal Design Ridge là một nền tảng đáng cân nhắc cho một bộ PC SFF hiện đại.
